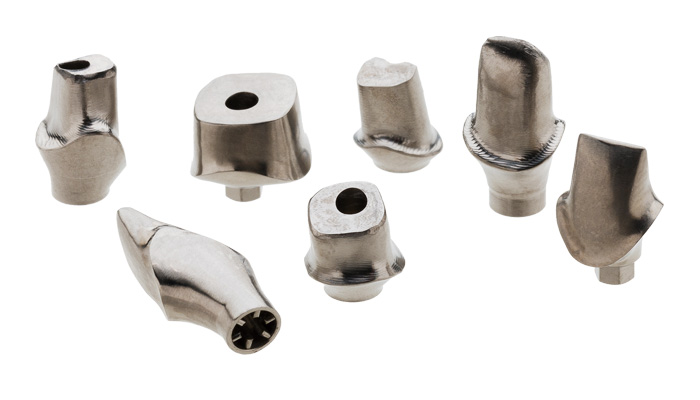

チタンカスタム  ベース  (スクリュー付属)

画像
－STARGATE チタンカスタム ベース－

繊細さを必要とする接合部の切削の再現や、歯肉縁下部表面のスムーズな仕上がりと強度の確保やデザイン自由度の向上など「カスタム」の名にふさわしいパフォーマンスで優れた補綴物を提供しております。

概要

  • 適応症例

    • 単独歯欠損補綴に使用
    • セメント固定式（ベース）
    • スクリュー固定式（補綴物一体型ベース）

  • 納期

      模型送り
    • DTIに模型到着日を含む4営業日後に技工物を発送
      データ送信
    • DTIにデータ受信日を含む3営業日後に技工物を発送

      • ※詳しい納期日についてはこちら

  • 材料

    • チタン合金 TI-6AL-4V（64チタン）

  • スクリュー

    • 各インプラントシステムに対応したSTARGATEオリジナルスクリュー付属

  • ドライバー

    • 各インプラントシステムの専用ドライバー

  • 締結トルク値

    • 各インプラントシステムの締結トルク値

対応インプラント システム

メーカー システム 径タイプ ワックスアップ用スリーブ
BIOHORIZONS Internal 3.0 / 3.5 / 4.5 / 5.7 インターナルワキシングスリーブ
（カイマンデンタル）
camlog camlog 3.3 / 3.8 / 4.3 / 5.0 テンポラリーベース
（アルタデント）
camlog
プラットフォーム
スイッチ		 3.8 / 4.3 / 5.0 テンポラリーベース
（アルタデント）
DENTSPLY ASTRA TECH
Osseo Speed		 Aqua / Lilac ベース
（DTI東京）
FRIALIT / XiVE 3.8 / 4.5 / 5.5
Nobel Biocare Nobel Replace NP / RP / WP ベース
（DTI東京）
Nobel Branemark NP / RP / WP テンポラリーシリンダー
（Nobel）
Nobel Active NP / RP ベース
（DTI東京）
Nobel Tapered CC
Nobel Parallel CC		 NP / RP ベース
（DTI東京）
straumann Bone Level NC3.3 / RC 4.1&4.8 ベース
（DTI東京）
Tissue Level RN4.8 ベース
（DTI東京）
Zimmer Biomet Spline 3.25 / 3.75&4.0 / 5.0 SGスリーブSpline
（白鵬）
Tapered Screw-Vent
& Screw-Vent		 3.5 / 4.5 / 5.7 SGスリーブTSV
（白鵬）
Tapered SwissPlus
& SwissPlus		 3.8 / 4.8 SGスリーブTSP
（白鵬）
Certain® Internal 3.4 /  4.1 / 5.0 / 6.0 ベース
（DTI東京）
京セラメディカル POI-EX 3.7 / 4.2 / 4.7 プラスティックコネクター
（京セラ）

※チタンカスタムベースはデータ受注が可能です。詳しくはこちら。

※レジンアップは各システム正規品のワキシング用スリーブまたはテンポラリーベースも使用できます。

デザイン

加工可能なサイズ
  • ●チタンブロックはアクセスホールを中心とし、高さ15ｍｍ、φ15ｍｍです。 範囲内でデザインしてください。 （プラットフォームから上のサイズとなります。）
デザイン上の注意事項

  • 角のあるショルダー形成は丸みがついた形状になる場合があります。

  • 鋭角なマージン、および鋭角な切縁形成の先端部は丸みがつく場合があります。

  • 細く鋭角な回転防止（グルーブ）は、加工できない場合があります。

  • カラーの立ち上がり部のアンダーカットは、仕上げに悪影響をおよぼします。

  • マージンラインがAの面より内側になるデザインの場合、AとBの間の面が荒く仕上がることがあります。

  • 基底面（C）より下になるデザインは作製不可です。

レジンコーピング作製手順
  • (1)スリーブの装着

    スリーブをスクリュー・ショートにて固定する。

  • (2)スリーブ削合

    対合関係を確認の上、クリアランスを十分に確保しスリーブを削合する。

  • (3)レジンパターンの作製

    スクリュー・ロングに交換し、アクセスホールを確保します。最終補綴物を考慮してレジン
    パターンを作製します。

  • (4)レジンパターンの完成

    発送時のパターンの破損・変形防止のため、パターンはレジンにて作製してください。

模型製作のご注意

●各社のインプラントアナログは、正規品をご使用ください。正規品のインプラントアナログを使用せずに模型／レジンアップを製作した場合は、適合精度に影響するため、再製作はお受けできない場合もあります。

発注番号

チタンカスタム ベース
対応メーカー システム 径タイプ ベース記号 スクリュー記号 スクリューヘッド形状
BIOHORIZONS
Internal
3.0
B0
ZB-CS
HEX1.25mmD
3.5
B1
4.5
B2
5.7
B3
camlog
camlog
3.3
CA1
CA-CS
HEX1.25mmD
3.8
CA2
4.3
CA3
5.0
CA4
CAW-CS
camlog
プラットフォーム
スイッチ
3.8
CA2P
CA-CS
4.3
CA3P
5.0
CA4P
CAW-CS
DENTSPLY
ASTRA TECH OsseoSpeed
Aqua
AT2
AA-CS
HEX1.25mmD
Lilac
AT3
AL-CS
FRIALIT / XiVE
3.8
DX2
DX-CS
HEX1.22ｍｍD
4.5
DX3
5.5
DX4
Nobel Biocare
Nobel Replace
NP
NT1
NRN-CS
ユニグリップ
RP
NT2
NRR-CS
WP
NT3
Nobel Branemark
NP
NB1
NBN-CS
RP
NB2
NBR-CS
WP
NB3
NBW-CS
Nobel Active
NP
NA1
NAN-CS
RP
NA2
NAR-CS
Nobel Tapered CC
Nebel Parallel CC
NP
NC1
NAN-CS
RP
NC2
NAR-CS
straumann
Bone Level
NC3.3
SB1
SBR-CS
SCS
RC4.1/4.8
SB2
Tissue Level
RN4.8
ST2
STR-CS
Zimmer Biomet
Spline
3.25
A1
ZB-CS
HEX1.25mmD
3.75/4.0
A2
5.0
A3
Tapered Screw-Vent
& Screw-Vent
Trabecular Metal
3.5
SV1
ZB-CS
4.5
SV2
5.7
SV3
Tapered SwissPlus
& SwissPlus
3.8
SP1
ZB-CS
4.8
SP2
SP-CS
京セラ
メディカル
POI-E X
3.7
P1
PN-CS
HEX1.1mmD
4.2
P2
PR-CS
4.7
P3
PLR-CS

※1 camlogのスクリューは、ベース納品時には付属しますが、交換用スクリューはメーカーよりご購入ください。

※チタンカスタムベース発注の際は、上記の 「ベース記号」をSTARGATE技工指示書にご記入ください。

発注

●発注方法は下記のいずれかでお願いします。※ジルコニア製品とは送付先が異なります。ご注意ください。


※ レジンパターンの作製は各技工所様でお願いいたします。

※ 指定のワキシング用スリーブなどを用いてレジンでパターンを作製してください。

※ STARGATEシステムは、歯科医師が発行するSTARGATE技工指示書によって技工物を作製いたします。

※ 技工指示書には必ず歯科医院名・患者様名・請求先・納品先を記入してください。


チタンカスタム ベースの送付先／お問合せ

DTI Dental Technology Institute
Dental Technology Instituteとちぎ （DTIとちぎ）


〒322-0251　栃木県鹿沼市野尻113-6
TEL.0120-418-325　FAX.0120-418-321
E-mail :

※STARGATE技工指示書は、こちらからダウンロードできます
